Sentinel原理

Sentinel工作主流程

滑动窗口实现原理 · 吾爱开源 · 看云

限流算法

计数器算法

计数器算法统计某个时间段的请求量，判断是否超过阈值。

存在的问题：

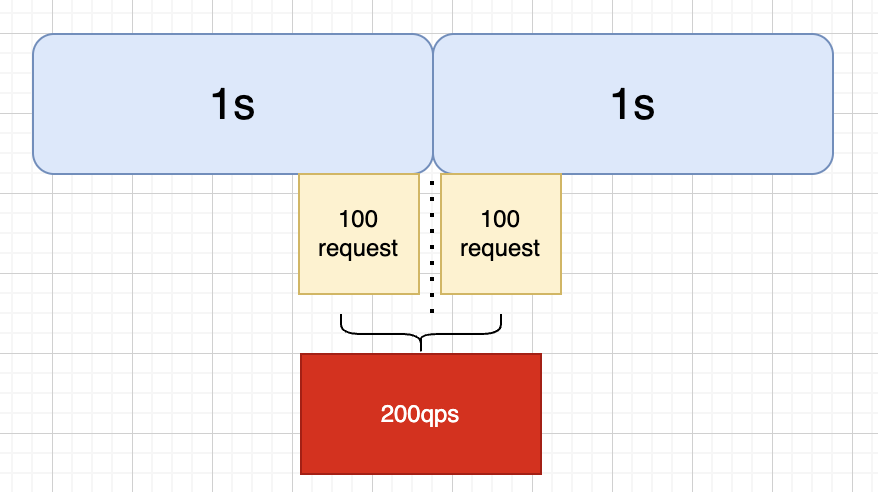

如上图中，在时间段的临界处加起来其实QPS 超过了阈值，但是平均到单个时间段未发生。

单纯的计数器算法存在 临界统计不准确 的问题。

滑动窗口计数器算法

解决滑动窗口存在的问题，引入了滑动窗口计数器。

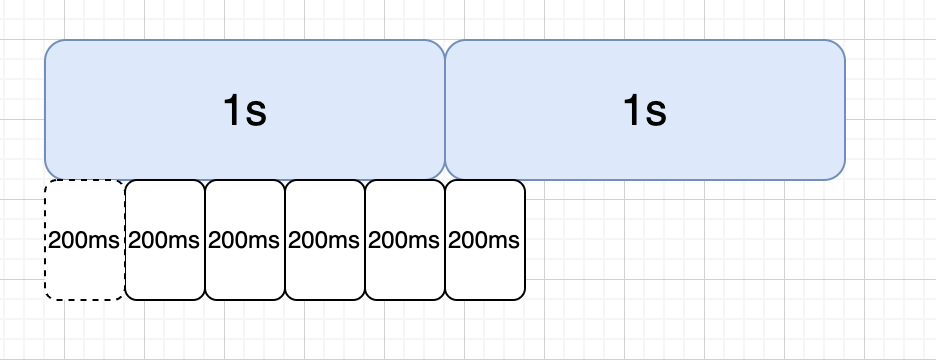

我们将统计时间细分，比如将 1s 统计时长分为 5个 时间窗口，通过 滚动统计所有时间窗口的QPS 作为系统实际的 QPS 的方式，就能解决上述 临界统计 问题。

漏斗算法

类似一个队列，每隔10ms从队列头部取出流量进行放行，而我们的队列也就是漏桶，当流量大于队列的长度的时候，我们就可以拒绝超出的部分。

存在的问题：

由于漏斗要求请求比较均匀，不适合突发流量。

适合消费 MQ 这种请求均匀的情况，达到控制请求速率的场景。

令牌桶算法

令牌桶存放一定数量的令牌，请求过来获取到令牌才会放行。

可以应对突发流量的情况。

滑动窗口算法的实现-LeapArray

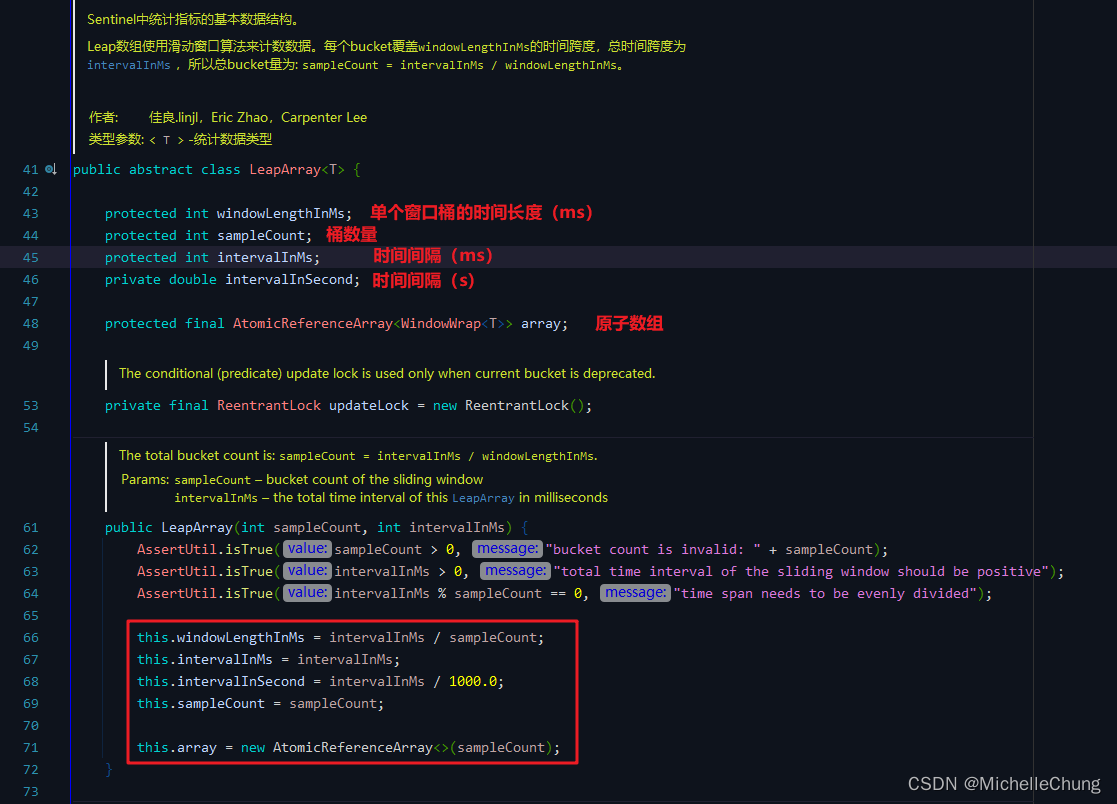

滑动窗口将一段时间间隔（intervalInMs）划分成了由 N个（sampleCount）桶（Bucket）组成的时间片数组，每个桶的时间长度是 windowLengthInMs，桶里面保存了统计的相关数据。

对所有有效桶内的 QP（请求量）求和就能得出单位有效时间内的 QPS。

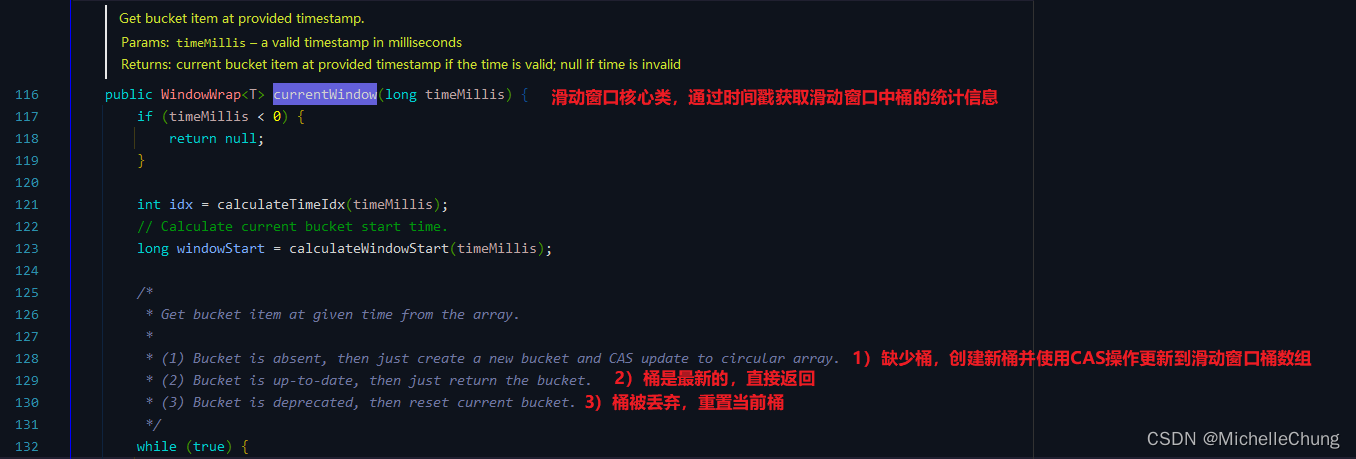

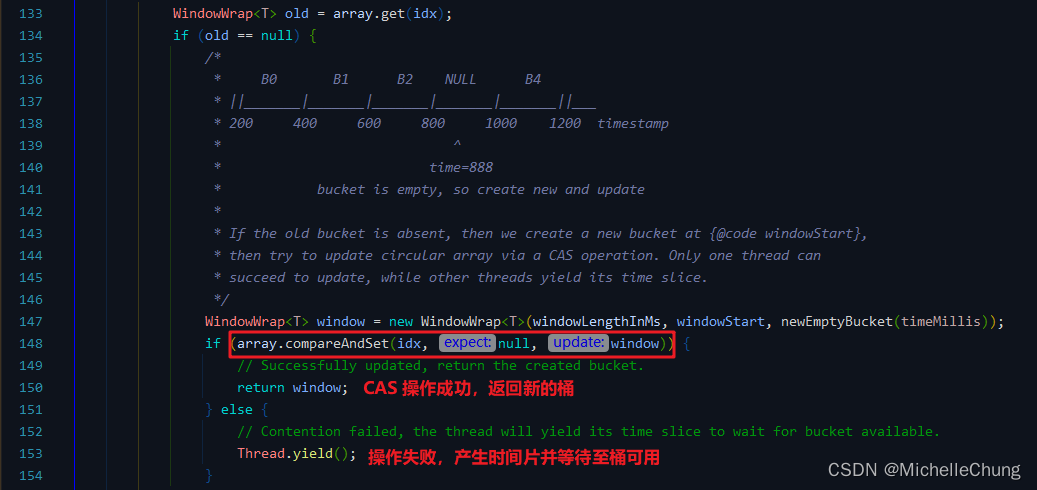

• 情况一：缺少桶，需要创建新桶并更新到数组。

  判断当前时间段的桶是否存在，如果不存在，则创建一个新的桶，并尝试使用 CAS 操作将其更新到滑动窗口的桶数组中，如果更新成功，则返回新的桶。

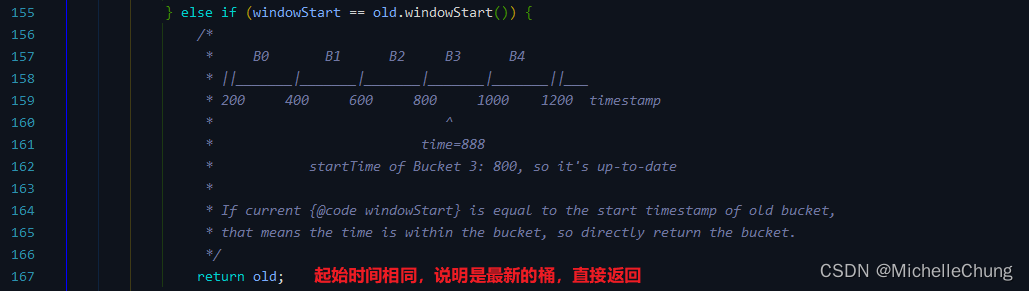

• 情况二：最新桶，直接返回。

  如果桶已经存在，并且与当前时间段的起始时间相同，则说明这个桶是最新的，可以直接返回。

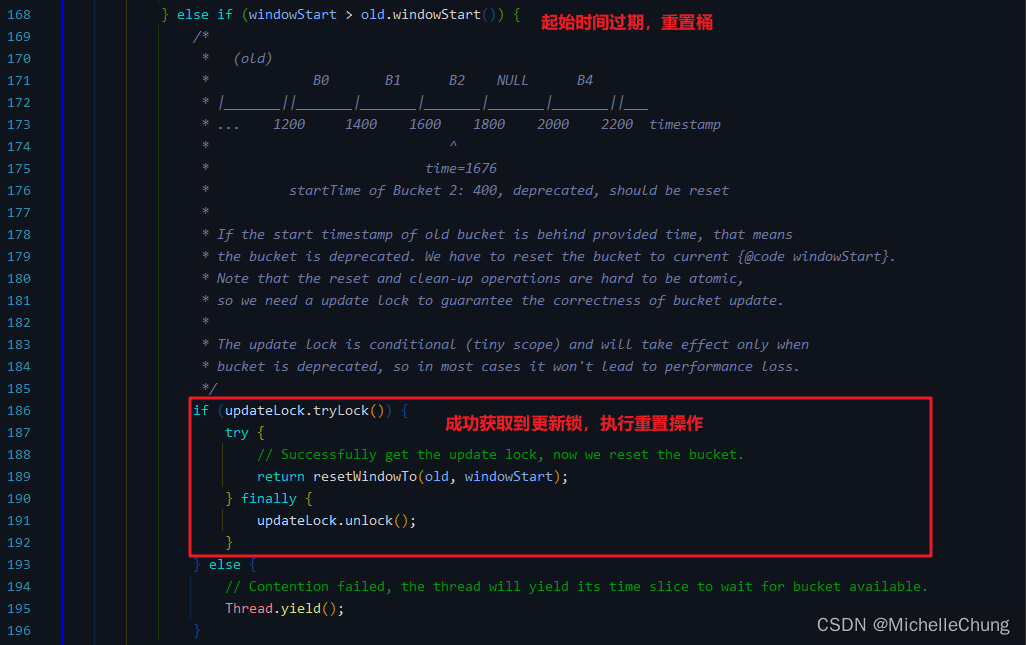

• 情况三：桶被丢弃，需要重置

  如果桶已经存在，但其起始时间已经过期，则需要更新这个桶。



关键类

• StatisticNode
• StatisticSlot
• ArrayMetric
• LeapArray

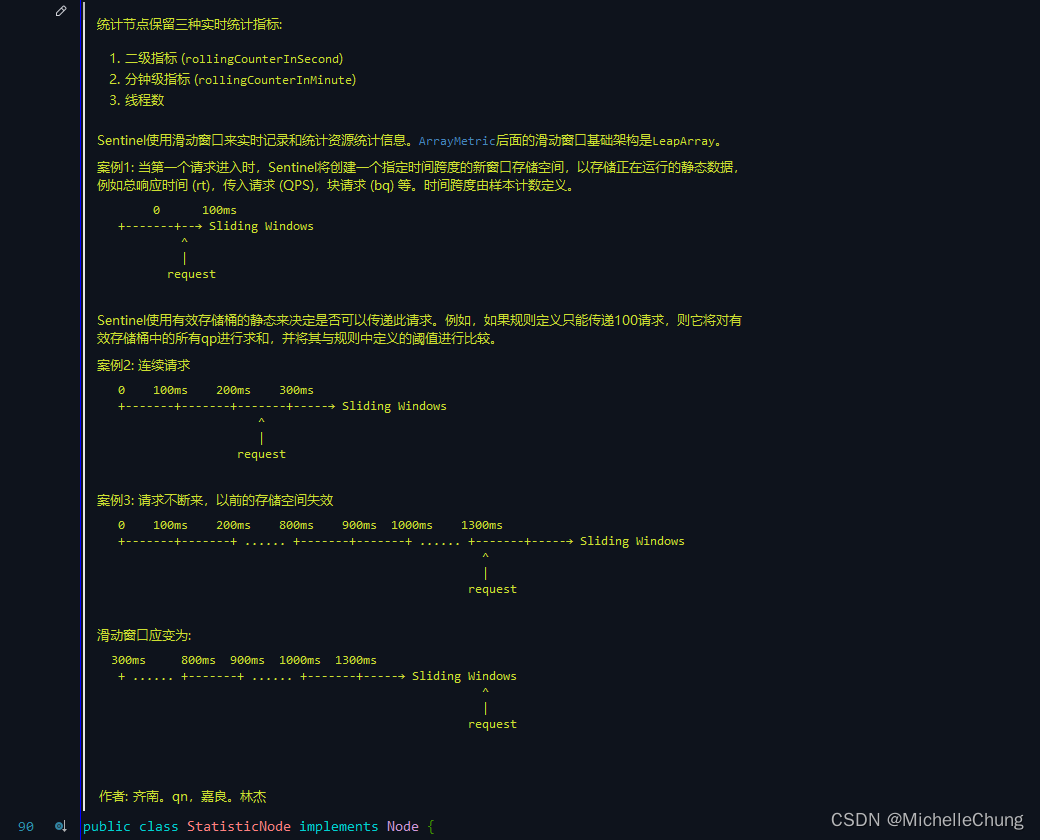

当 Sentinel 监控系统对某个资源进行监控时，会创建一个对应的 StatisticNode 节点。

该节点通过 StatisticSlot 统计槽收集和处理数据。

并通过 ArrayMetric 数组度量器来维护收集的数据。

LeapArray 则相当于一个滑动时间窗口，用于按照时间周期将各个 ArrayMetric 链接起来，以形成一个时间线的统计图。

同类组件功能对比

	Sentinel	Hystrix	resilience4j
隔离策略	信号量隔离（并发控制）	线程池隔离/信号量隔离	信号量隔离
熔断降级策略	基于慢调用比例、异常比例、异常数	基于异常比例	基于异常比例、响应时间
实时统计实现	滑动窗口（LeapArray）	滑动窗口（基于 RxJava）	Ring Bit Buffer
动态规则配置	支持近十种动态数据源	支持多种数据源	有限支持
扩展性	多个扩展点	插件的形式	接口的形式
基于注解的支持	支持	支持	支持
单机限流	基于 QPS，支持基于调用关系的限流	有限的支持	Rate Limiter
集群流控	支持	不支持	不支持
流量整形	支持预热模式与匀速排队控制效果	不支持	简单的 Rate Limiter 模式
系统自适应保护	支持	不支持	不支持
热点识别/防护	支持	不支持	不支持
多语言支持	Java/Go/C++	Java	Java
Service Mesh 支持	支持 Envoy/Istio	不支持	不支持
控制台	提供开箱即用的控制台，可配置规则、实时监控、机器发现等	简单的监控查看	不提供控制台，可对接其它监控系统

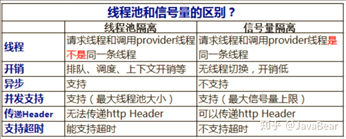

• 线程池隔离：
  1. 调用线程和 hystrixCommand 线程不是同一个线程，并发请求数受到线程池（不是容器 tomcat 的线程池，而是 hystrixCommand 所属于线程组的线程池）中的线程数限制，默认是10。
  2. 这个是默认的隔离机制。
  3. hystrixCommand 线程无法获取到调用线程中的 ThreadLocal 中的值。
• 信号量隔离：
  1. 调用线程和 hystrixCommand 线程是同一个线程，默认最大并发请求数是10。
  2. 调用数度快，开销小，由于和调用线程是处于同一个线程，所以必须确保调用的微服务可用性足够高并且返回快才用。

注意：如果发生找不到上下文的运行时异常，可考虑将隔离策略设置为 SEMAPHONE。

参考链接

【RuoYi-Cloud-Plus】学习笔记 06 - Sentinel（一）关于 StatisticSlot 以及 LeapArray_sentinel leaparray-CSDN博客

Sentinel 1.8.4 规则持久化源码分析| ProcessOn免费在线作图,在线流程图,在线思维导图

思考

告警压缩功能可以用滑动窗口去做吗

• 告警压缩也是用滑动窗口实现。
  • 比如一分钟内同机器CPU超过80告警。针对机器生成一个时间桶，写入数据时判断桶内数据是否达到阈值。
